План обработки корпуса

План механической обработки обсадной колонны

Промышленность	Аэрокосмический

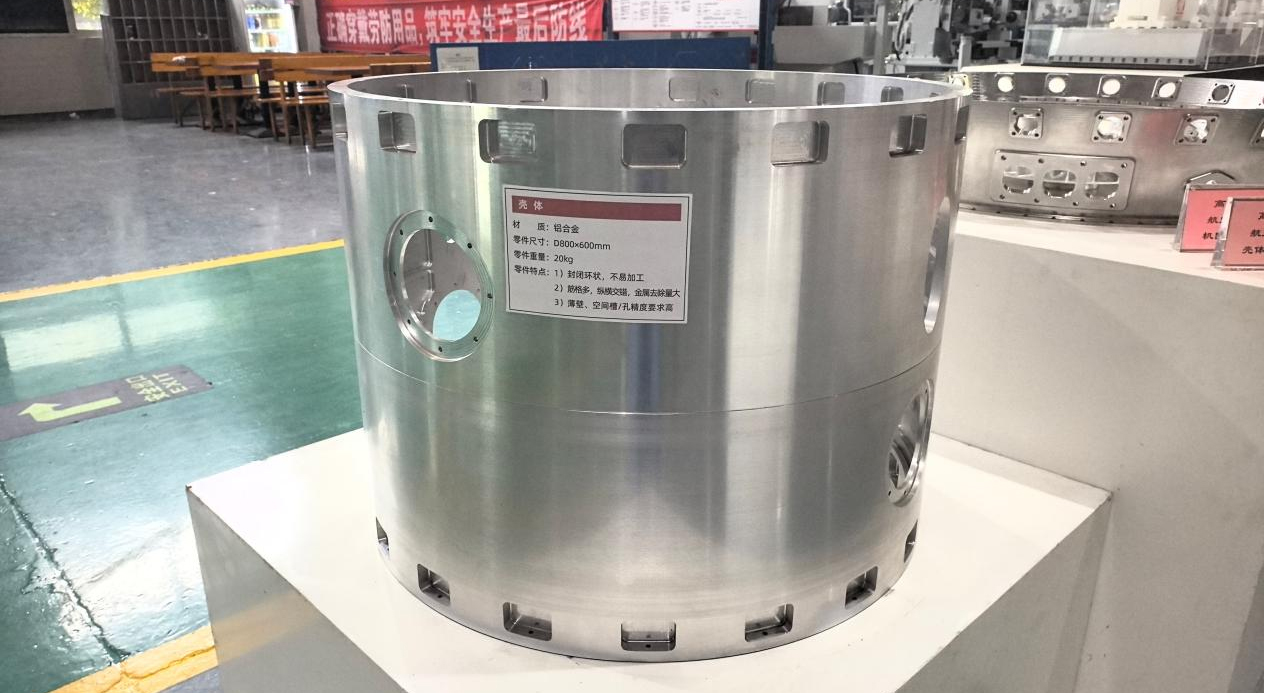

Часть	Кожух
Материал	6061-T6
Размер	(не указан)
Основные проблемы	Деталь в форме замкнутого кольца, тонкие стенки, низкая жесткость, высокая скорость съема металла, большая деформация
Результаты	Эффективность обработки повысилась на 30%, эффективность измерений - на 50%, а цикл обработки значительно сократился.

Технические проблемы

Аэрокосмические корпуса в основном состоят из компонентов с замкнутым контуром. Для снижения веса внутри корпуса предусмотрено множество облегчающих канавок, а толщина оболочки составляет всего 1,2–3 мм. Для обеспечения прочности необходимо контролировать толщину как стенок, так и ребер жесткости в пределах допустимого диапазона (в пределах 0,2 мм). Традиционный способ обработки облегчающих канавок с помощью расточных станков с боковыми фрезерными головками неэффективен, вызывает значительную деформацию и затрудняет поддержание точности размеров. Кроме того, традиционный процесс включает ручное измерение толщины стенок, что отнимает много времени и приводит к длительному общему технологическому циклу.

Решение

Пятиосевой обрабатывающий центр BMS5A4025 с подвижным порталом для балок позволяет эффективно обрабатывать корпуса аэрокосмических аппаратов. За счет использования пятиосевой навески станка и плавной регулировки положения инструмента можно добиться большей ширины резания. Кроме того, благодаря высокому ускорению и резкому рывку станка можно сократить время торможения на поворотах и предотвратить чрезмерную обрезку на углах, что значительно повышает эффективность обработки. Станок оснащен автоматической системой измерения толщины стенок, что значительно сокращает время измерения и повышает точность измерений.

Результаты

Реальные испытания показали, что при обеспечении точности формы и качества поверхности эффективность обработки повысилась на 30%, эффективность измерений - на 50%, а цикл обработки значительно сократился.
